NJ-2型粘結指數測定儀

NJ-2型粘結指數測定儀

 NJ-2型粘結指數測定儀是測定煉焦用煤的粘結能力--羅加指數及粘結指數的專用儀器，以一定量的煤樣與一定量的無煙煤（惰性物質）混合均勻，使得煤樣（小粒度）均勻地附著在無煙煤（大粒度）的表面，干餾過程中煤樣生成的膠質體將無煙煤的顆粒粘結在一起，然后用特制的轉鼓做轉磨試驗，以測定耐磨強度。以此來判斷煤樣(煤中膠質體)對無煙煤的粘結能力。再運用特定的公式來計算出煤樣的粘結性。該儀器適合于煤炭、冶金 、焦化部門及科研單位的實驗室使用。

特點

     它由一臺特制專用電動機通過傳動機構帶動兩個轉鼓以50±2/分鐘的速度轉動，使煤樣焦塊在轉鼓內進行強度試驗，從而以煤塊耐磨強度--及對破壞抗力的大小表示試樣的粘結能力。

    其主要特點：

1、轉鼓傳感器采用進品高集成度電子開關，具有使用時間長，抗干擾性能好等特點，解決了干簧管作傳感器使用一段時間后出現錯誤計數的情況。

2、有一塊微電腦芯片完成自動控制，結構簡單，性能可靠。

3、測定儀采用可靠單片機控制，具有計數準確、操作簡單方便的特點。

4、減少減速器減速傳動，解決了減速器的漏油問題。

5、開機一次完成設定的指標（250圈）。停電不丟失機器實轉圈數。來電后自動完成250圈。

結構簡介

   主要組成部分

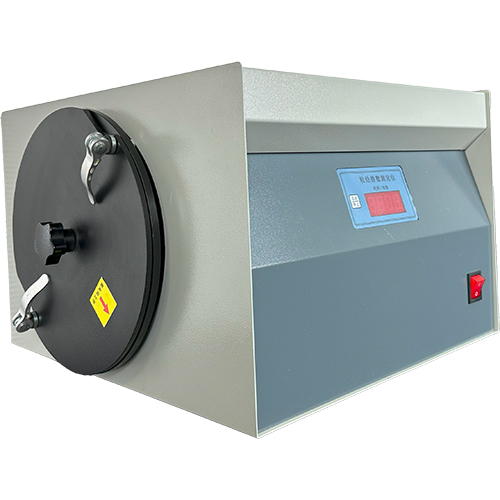

1、機殼：它主要起到固定機件作用，所有構件均安裝在機殼內，同時又可以防止灰塵、減少噪音、外形美觀的作用。

2、電動機：儀器使用特制專用低速電動機，它具有低轉速，低噪音，低誤差、低功率；高扭矩的特點。是專為該儀器設計的電機。

3、轉鼓：是該儀器測定粘結指數的主要執行部件，由二個鼓筒左右兩邊分別布置。工作前，先松開鼓蓋的蝶形螺母，再將物料裝進鼓內，然后蓋好鼓蓋，鎖緊螺母。即可啟動電機，進行試驗過程。

4、控制面板：控制面板有啟動、停止按鈕，轉數顯示窗。工作開始先按動啟動按鈕，儀器開始工作，顯示窗顯示傳動過的轉數。如工作過程出現異常，可以按動停止按鈕，機器即可停止轉動。再按動 啟動按鈕機器又可進入工作。

粘結指數測定儀主要技術特征：

1、轉鼓轉速：50±2r/min

2、自動停鼓預置轉數范圍： 0~999r

3、轉鼓轉數顯示方法：數碼管顯示

4、傳動方式： 專用同步帶

5、終止信號：蜂鳴器聲

6、功率：120W

7、電源：220V±10％50Hz

8、外形尺寸：長*寬*高=390*470*340(mm)

9、整機重量：約45KG
