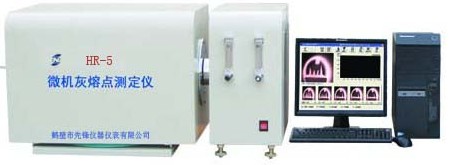

HR-5微機灰熔點測定儀（微機灰熔融性測定儀）

HR-5微機灰熔點測定儀（微機灰熔融性測定儀）

HR-5型微機灰熔點測定儀是本公司研制成功的高新技術產品。該儀器利用微機對灰熔融性測定過程進行自動控制，灰錐圖像直接在微機上顯示，并可將灰錐結果圖像及相應溫度值自動打印，試驗過程中圖像及溫度自動存入硬盤存儲器。該儀器可廣泛應用在電力、煤炭、水泥、冶金等行業。該產品具有以下主要特點：

★ 微機自動控制溫升，溫升特性符合國標GB/T219-2008

★ 灰錐圖像自動在微機顯示器圖像采集窗體顯示

★ 系統具有對試驗結果存儲及讀寫功能，可將灰錐圖像存入計算機或調出已保存的試驗數據

★ 可打印灰錐圖像結果及溫度

★ 屏幕顯示溫升曲線

★ 系統運行于WINDOWSXP操作系統

★ 高溫爐帶有轉盤，使裝樣簡單易用

自動儲存和顯示整個實驗過程，爐體可旋轉，取放方便。

微機灰熔點測定儀的技術指標及參數

    測量范圍：0-1600℃，分辨率1℃，配用s分度值熱電偶

    升溫速度：900℃以前15-20℃/min，

　　　　　　　900℃以后5±1℃/min

    測量誤差：±3℃

    電源：AC220V±10％，50Hz

試驗氣氛：氧化性或弱還原性

爐體安裝

a)將爐體放置水平，將硅碳管小心的插入剛玉外管內，再將剛玉內管插入硅碳管內。

b)在硅碳管噴鋁部位裝上電極卡，接上導線。

c)調節控制箱位置，使攝像頭對準高溫爐的觀測孔。

注意：攝像頭與高溫爐觀測孔應保持約15厘米的距離，以免溫度過高損壞攝像頭。

d)安裝高溫爐的硅碳管和內套管。將熱電偶從爐體后部插入高溫爐內套管中恒溫區內（一般在正中），調節熱電偶端使其位于內套管上部。用電纜線連接高溫爐硅碳管的兩極和控制箱后面板上的負載接線柱 。

e)用隨機配備的電纜線將控制箱上的視頻、控制插頭

與計算機上的對應插頭連接起來。

f)連接熱電偶與計算機上的熱電偶插口。

g)用電纜線將電源接在控制箱上的電源;接線柱上。

軟件安裝

系統軟件需要在WINDOWS98以上版本安裝。

系統的安裝程序文件名為SETUP.EXE。如果您對計算機很熟悉，您可以直接運行該程序，安裝系統軟件，跳過這一章的內容。

1、打開計算機，進入WINDOWS98操作系統。

2、將隨機光盤放入光盤驅動器（CD-ROM）。

3、用鼠標雙擊我的電腦圖標，屏幕顯示計算機的配置。

4、用鼠標雙擊光盤驅動器圖標（盛達科技），屏幕將顯示光盤上的內容。

5、找到SETUP圖標，并用鼠標雙擊將運行安裝程序，按照提示信息即可自動完成系統的安裝。

儀器的使用

1、高溫帶測定。儀器安裝好后，必須測量其高溫帶，以選擇試樣放置部位。

2、試樣放置于灰錐托板上。

灰錐托板放置于剛玉舟之槽中。然后在剛玉舟里放置控制氣氛用的物質，如木炭、無煙煤、石墨等。

3、爐內氣氛控制。

（1） 弱還原性氣氛

本儀器之高溫爐膛有兩種：氣密的剛玉管和氣疏的剛玉管（通常儀器配套的是氣疏的剛玉管）其弱還原性氣氛的控制方法分別是：

A、氣密剛玉管：于爐膛中間放置石墨（粒度≤0.2mm，灰分≤15%）5～6g，或通入50±10%的H2和±10%的CO2混合氣體，通氣速度≥100ml/min。

B、氣疏剛玉管:于爐膛中間放置石墨（粒度≤0.2mm，灰分≤15%）15～20g，石墨兩側放置無煙煤（粒度≤0.5mm，灰分≤15%）30～40g。

封入的含碳物質除石墨、無煙煤外，亦可是木炭、焦炭、石油焦等。它們的粒度、數量和放置部位視具體情況而定。

（2）氧化性氣氛

爐內不放任何含碳物質，并使空氣流通。

（3）爐內氣氛鑒定

當采用封入含碳物質的辦法來產生弱還原性氣氛時，需用下列方法之一來判斷爐內氣氛。

A、標準錐法：選取含三氧化二鐵20-30%的易熔煤灰，預先在強還原性（爐內通100%H2或封入大量無煙煤或木炭），弱還原性和氧化性氣氛中分別測出其熔融性溫度（在強還原性和氧化性氣氛之T2或T3應比弱還原性氣氛者高100～300℃）然后以它們?yōu)闃?biāo)準來鑒定爐內氣氛。如測出的T2或T3還原與弱性氣氛中的測定值相差不超過50℃，則證明爐內氣氛為弱還原性；否則，應根據它們與強還原性和氧化氣氛中的測定值的相差情況以及封入之含碳物質的氧化程度來判斷氣氛是強還原性還是氧化性。

B、取氣分析法：從爐子高溫帶以5～7m1/min的速度取出氣體進行萬分分析如在1000～1300℃內還原性氣體（主要是CO，也包括H2，CH4），為10～70%（1100℃下它們和CO2之體積比1：1）且O2含量0.5%則為弱還原性氣氛。
