顎式破碎機的結構組成

破碎機主要由機體、偏心軸、靜顎、動顎、調整裝置、傳動裝置、動力部分等組成。

 機體采用采用鋼板焊接，并由多條加強筋組成整體箱體。偏心軸由碳結鋼制成，并車制成偏心。兩端裝有軸承并緊固在機架上。動顎有整體鑄造和焊接結構兩種形式。動顎和機架上固定有一對ZGmn13鑄成的顎板。當電機帶動皮帶輪、并通過偏心軸驅動動顎進行往返運動時，由顎板將物料壓碎達到破碎的目的。

 偏心軸上裝有皮帶輪，電動機的動力通過三角皮帶傳遞，使機器工作。另一端裝有飛輪，它可以積蓄動力，增加破碎力度。大型機還鑄造有偏心塊，使機器運轉到破碎點時，偏心塊積蓄的動能釋放出來，增加破碎力度。

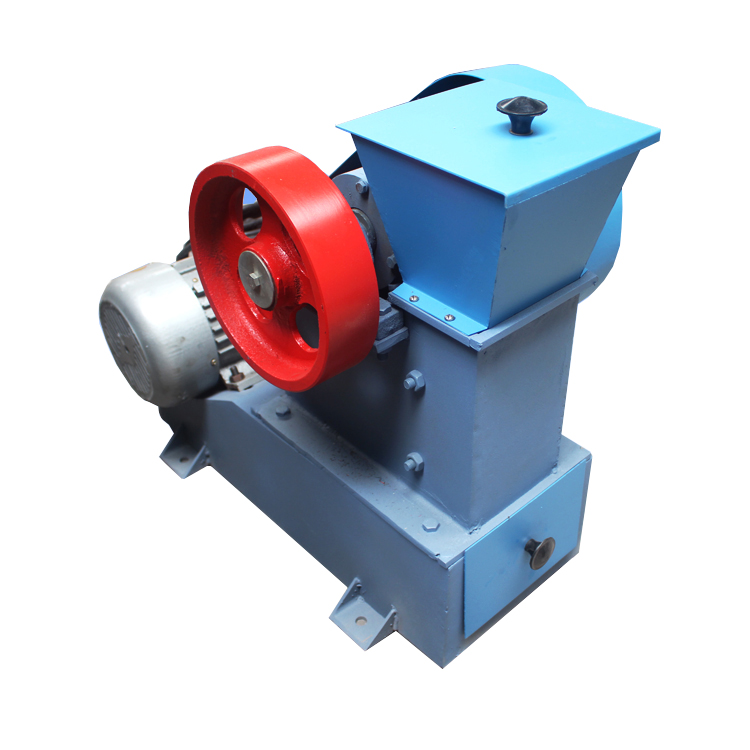

調整裝置主要用來調整排料口的大小 的。 大小與產量成正比，改變撐板位置，料口間隙就能得到調整。實驗室用小型機調節(jié)裝置在機器后部，松開滾花螺栓，轉動手輪進 行調整，順時針出料粒度小，反之粒度大。大型機型靠多層墊板的加減進行調整。 撐板系統(tǒng)不但能調整間隙，還能起到保險作用，喂料超載時，或遇到鐵器時，它首先彎曲或折斷，使機器停止工作，保護其他零件不被破壞。為了保護機架長期使用，在機架的兩邊裝有護板，以 保護機體不被磨損。
